iPhone 7 - špatný audio čip
jak se chyba projevuje?

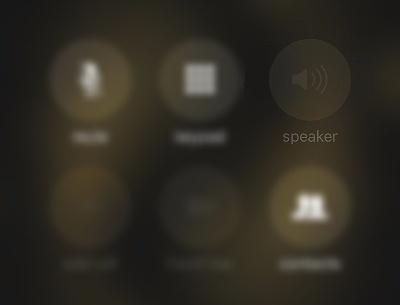

U telefonu nefunguje hlasitý reproduktor (zešedlé tlačítko při hovoru) a mikrofon. Tento problém je možné indentifikovat, pokud spustíte aplikaci Diktafon a tlačítko Nahrávat nelze aktivovat.
Řešení problému

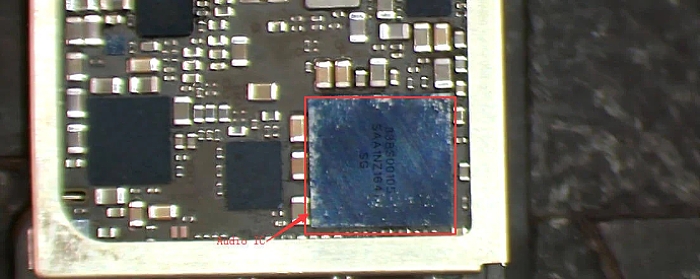

Za tento problém může audio chip U3101 (viz. obrázek):
Poté pomocí horkovzdušné pistole odpájíme čip a změříme hodnoty multimetrem na kontaktech (pad) pod ním.
Po zjištění, že má pad C12 nulovou hodnotu znamená, že není kontakt mezi kondenzátorem a čipem. Toto spojení být obnoveno malým drátkem (menší než vlas), proto je vše prováděno pod mikroskopem.
Po znovupřipájení audio čipu bude vše opět fungovat tak, jak má.
Možná to vše vypadá jednoduše, ale všechna práce probíhá pod mikroskopem a jednotlivé komponenty jsou menší než 1mm.
zde najdete naše video celého procesu opravy
